IM6060
Elegancia, protección y confort sin límites

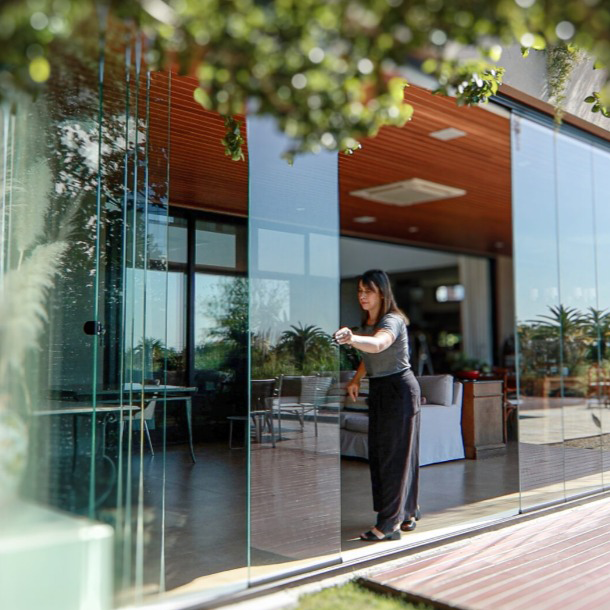

Sistema de Cerramiento Slide

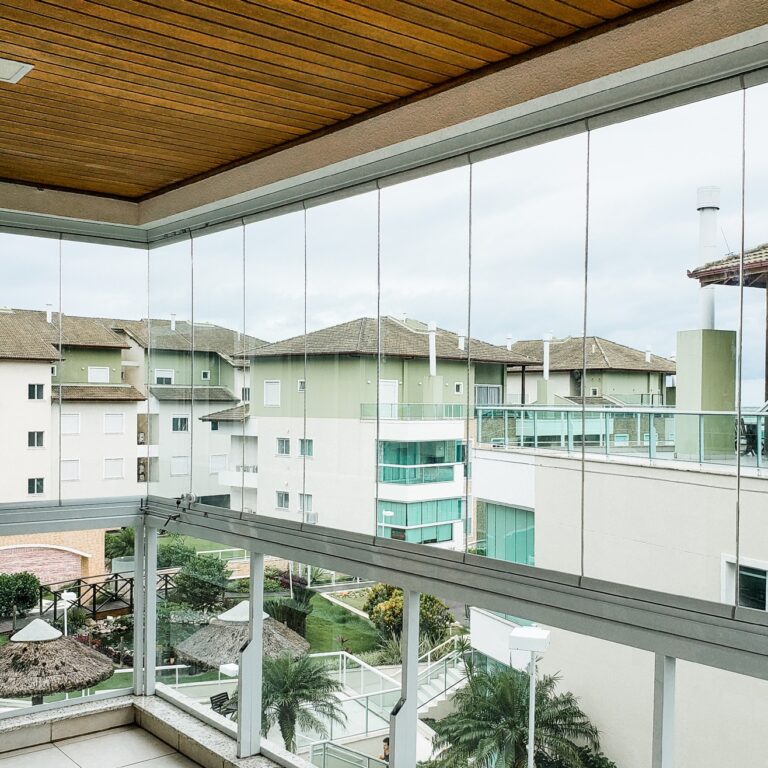

Transforma balcones, terrazas, quinchos y espacios comerciales en ambientes plenamente utilizables los 365 días del año, sin alterar la estética arquitectónica del proyecto.
Parámetros Fundamentales del Sistema de Cerramiento Slide
Datos clave y capacidades técnicas esenciales para comparar y seleccionar el sistema ideal según los requerimientos de tu proyecto.
Ingeniería de Precisión para su Obra
El sistema está diseñado para integrarse sin complicaciones, ofreciendo una estructura robusta pero estéticamente impecable
PERFILERIA DISPONIBLE EN
NEGRO
ANODIZADO NATURAL
Optimización y Facilidad de Montaje
Sabemos que el tiempo es dinero. El Sistema Slide viene configurado para que su equipo de instalación trabaje con total claridad

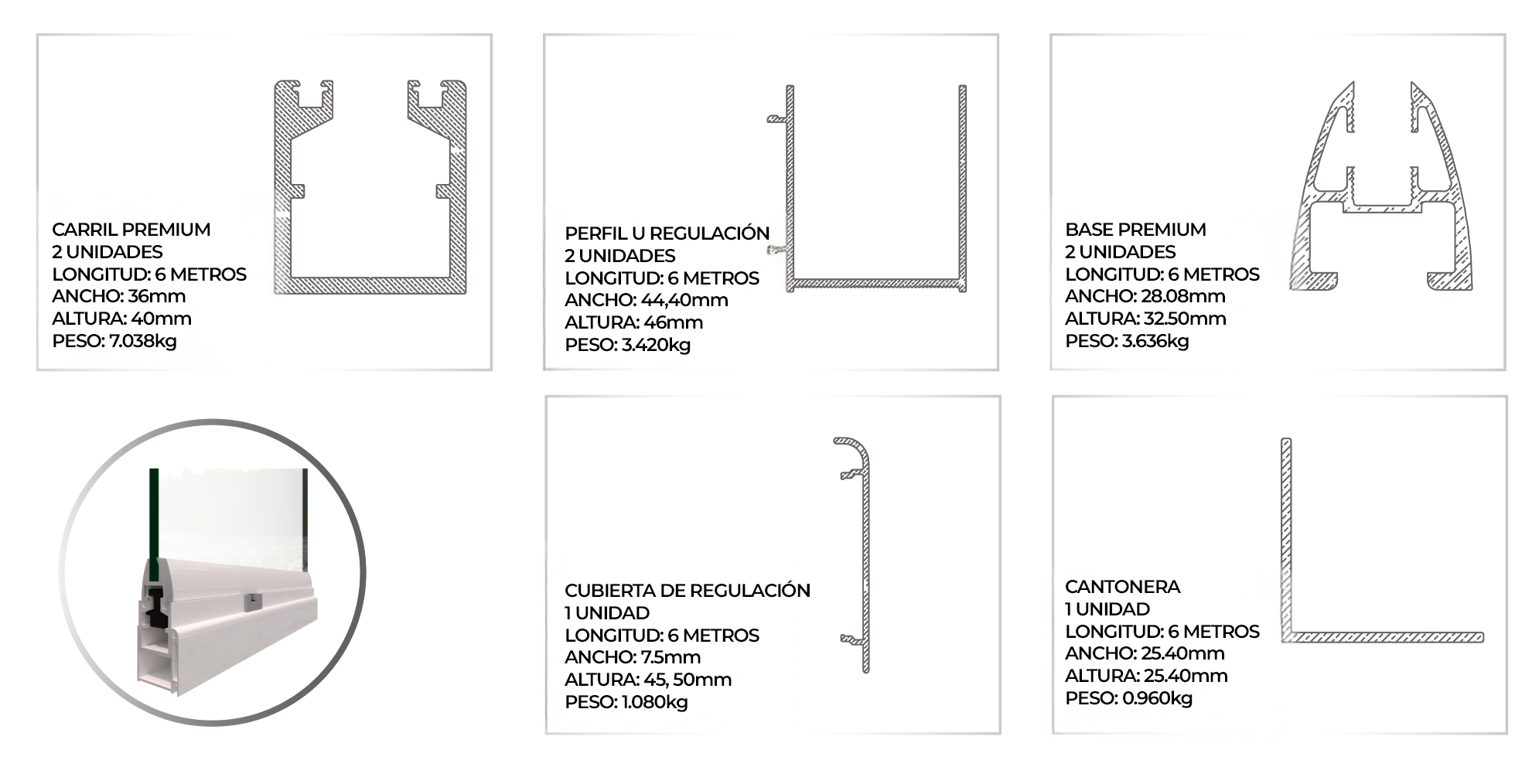

Kit Completo
El Kit Slide centraliza la logística en una única unidad de gestión, eliminando retrasos por piezas faltantes.
Todo en uno: Incluye perfiles de 6m, 12 deslizantes, 4 muelles guía y 12m de polímero.
Componentes críticos: Trae de serie el kit de puerta, pivotantes y sistemas anticaída.
Optimización: Los perfiles de 6m permiten cortes a medida para cubrir grandes vanos con mínimo desperdicio.

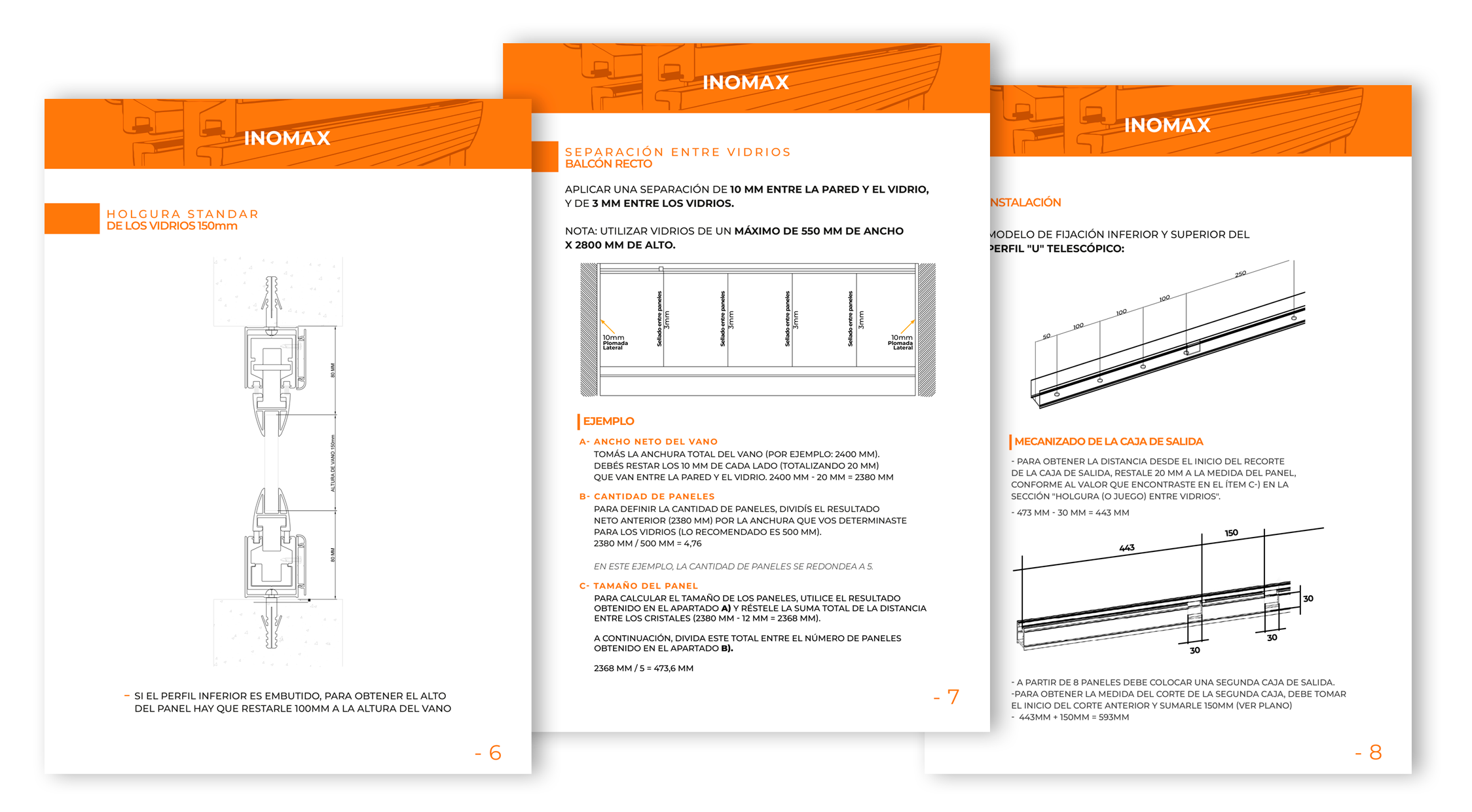

Manual Técnico Detallado
La documentación técnica estandariza el montaje.
Cálculos simplificados: Define una holgura estándar de 150 mm para el vidrio (o 100 mm si el perfil es embutido).
Mecanizado exacto: Indica el recorte de la caja de salida restando 20 mm a la medida del panel (ej. de 473 mm a 443 mm).
Escalabilidad: Especifica el uso de una segunda caja de salida a partir de los 8 paneles para mantener la fluidez.

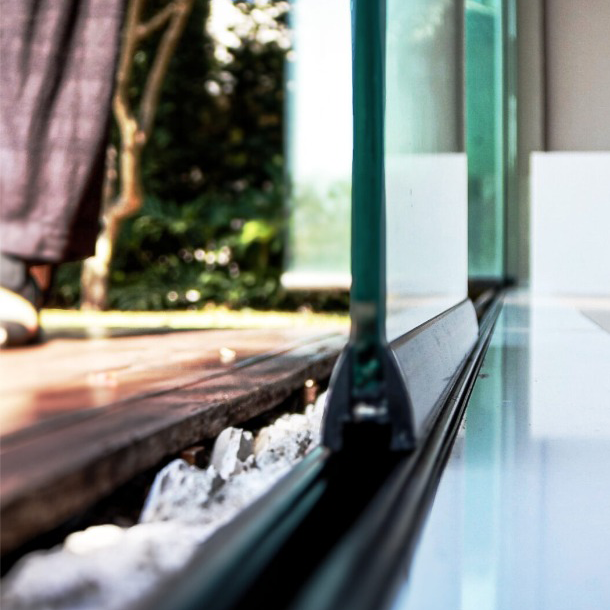

Sin rodamientos
Tecnología UHMW: Utiliza un perfil termoplástico de ultra alto peso molecular que permite que los paneles se deslicen suavemente sobre el riel con un coeficiente de fricción mínimo.

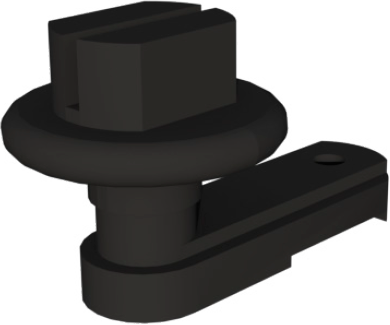

Piezas Deslizantes: En lugar de ruedas, emplea componentes denominados simplemente «deslizantes» que se desplazan de forma lineal y estable.
Menos Mantenimiento: Al eliminar las piezas móviles internas (bolillas o ejes), se reducen las fallas mecánicas y el ruido, ideal para ambientes con polvo o humedad.
Seguridad y Fluidez: El sistema se complementa con «muelles guía» y «pernos guía» para mantener la trayectoria sin necesidad de rodamientos de apoyo laterales.

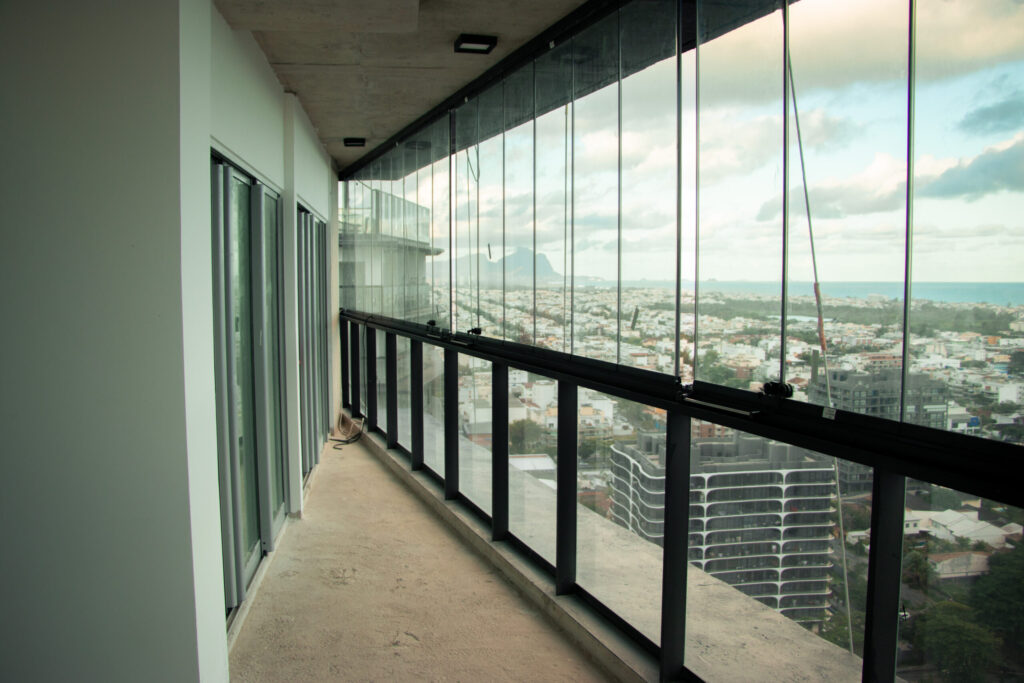

Ingeniería de precisión aplicada a la agilidad operativa
Cada componente del sistema ha sido fabricado para garantizar un acople exacto, lo que minimiza los tiempos de mano de obra y asegura una alineación vertical impecable de los paneles en toda la extensión del vano.
Cálculo de Dimensiones
Para garantizar la precisión en el montaje, el sistema utiliza fórmulas estandarizadas que aseguran la hermeticidad y el movimiento de los paneles:

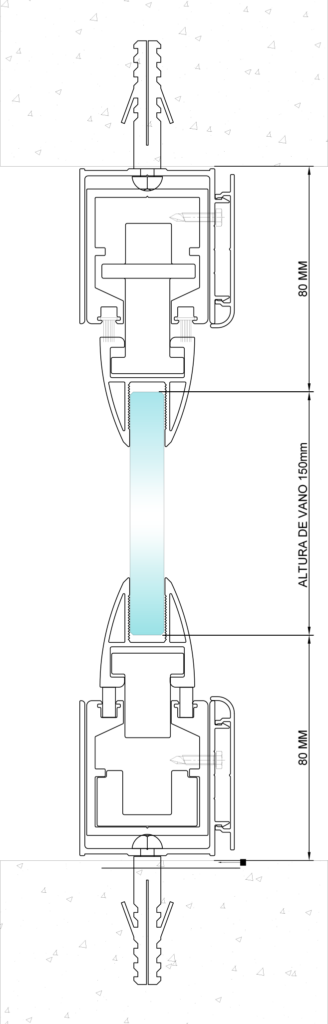

Altura de los Vidrios: Se debe restar una holgura estándar de 150 mm a la menor altura del vano. Si el perfil inferior es embutido, el descuento se reduce a 100 mm.
Ancho de los Paneles: Se recomienda un ancho estándar de 500 mm, con un máximo permitido de 550 mm.
Holguras de Instalación: Se debe aplicar una separación de 10 mm entre la pared y el vidrio (plomada lateral) y de 3 mm entre cada panel para el sellado.
Mecanizado de Salida: El recorte de la caja de salida se obtiene restando 20 mm al ancho neto del panel (ej. para un panel de 473 mm, el corte inicia a los 443 mm).
Sistema de Fijación
La estabilidad del sistema depende de un esquema de anclaje riguroso para soportar el peso y el tránsito de los paneles:
Perfil «U» Telescópico: La fijación, tanto superior como inferior, requiere un primer punto de anclaje a 50 mm del extremo.
Distanciamiento: Los puntos de fijación subsiguientes deben realizarse cada 100 mm en la zona de carga y hasta 250 mm en tramos extendidos.
Nivelación: Es obligatorio verificar los ángulos y la altura de las fijaciones cada 50 cm para evitar torsiones.
Segunda Caja de Salida: En sistemas de 8 paneles o más, se debe fijar una segunda caja de salida a 150 mm de la anterior para mantener la integridad operativa.
