IM6070 / IM6075
la mejor inversión para tu proyecto
Sistema de Cerramiento Truck
Diseñado para ofrecer un movimiento fluido y seguro en una amplia variedad de aplicaciones
Parámetros Fundamentales del Sistema de Cerramiento Truck
Datos clave y capacidades técnicas esenciales para comparar y seleccionar el sistema ideal según los requerimientos de tu proyecto.
Tecnología de Movimiento Sincronizado
Lo que realmente distingue al Cerramiento Truck es su ingeniería interna. Utiliza un sistema de cremalleras y engranajes que asegura que todas las hojas móviles se desplacen en perfecta armonía
Perfilería disponible en
negro
Anodizado natural
Configuraciones posibles del Sistema de Cerramiento Truck
El sistema Truck ofrece tres tipologías que se eligen según la ubicación del acceso y el espacio disponible para estacionar las hojas.

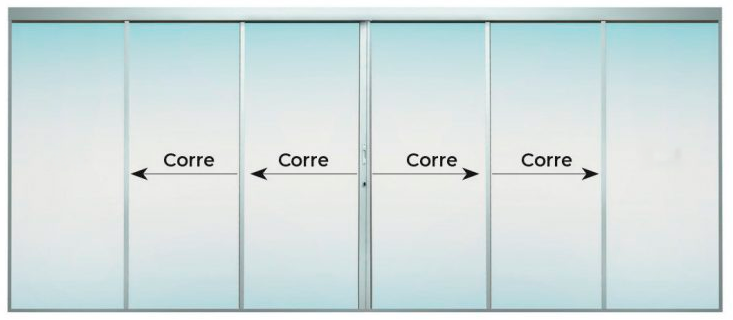

4 Puertas 2 Fijos
Esta variante de 6 paneles ofrece una estética equilibrada y moderna mediante 2 hojas fijas laterales y 4 móviles, creando una entrada majestuosa con apertura central. Es la solución ideal para jerarquizar cualquier propiedad, logrando una integración total y fluida entre salas, terrazas o jardines.
2 puertas 1 fijo por lado
Diseñado para ofrecer máxima flexibilidad, este sistema de 6 hojas puede instalarse en un solo tramo lineal o dividirse en dos secciones independientes que convergen en una columna de vértice para soluciones en esquina. Cada lado mantiene su propio movimiento sincronizado y cierre hermético, permitiendo operar los tramos de forma individual para un control total sobre la ventilación y la circulación del espacio.
Los Pilares de Excelencia del Sistema Truck
Sistema de ingeniería pensado para quienes no aceptan menos que la perfección en funcionamiento y estética.
Especificaciones Técnicas del Sistema Truck
Cada pieza del sistema ha sido calibrada para un ajuste perfecto, lo que se traduce en una instalación más limpia y una simetría visual absoluta de los paneles de vidrio.

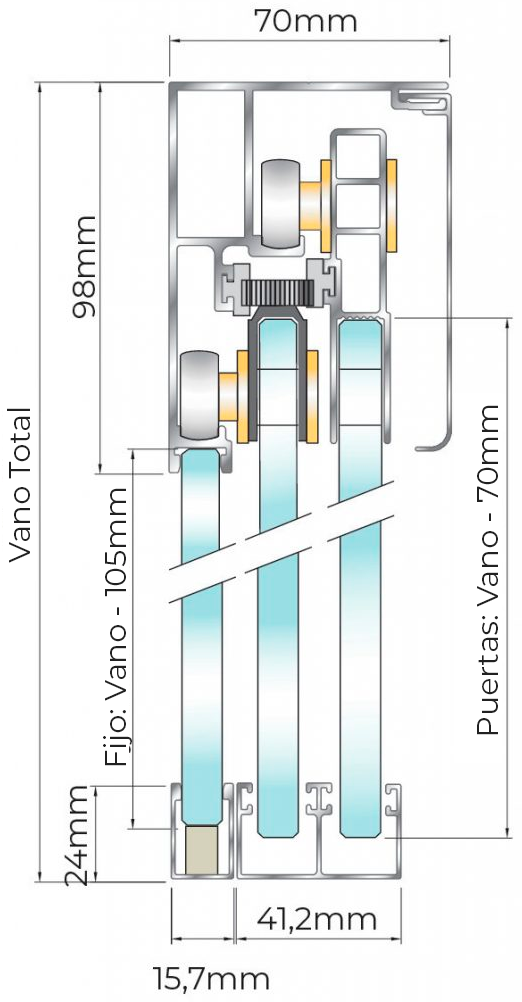

Cálculo de Dimensiones
El dimensionamiento del sistema exige precisión milimétrica para garantizar la sincronización de sus 6 paneles. La Altura del Vidrio se determina restando 70 mm a la altura total del vano, espacio técnico crítico para el alojamiento del riel superior y el juego de roldanas. Para el Ancho de las Hojas, el sistema permite configurar solapes (transpasses) de 50 mm o 60 mm, los cuales deben definirse previamente para asegurar el cierre hermético. Las perforaciones en el vidrio deben ser de Ø12/16 mm, situadas a 20 mm del borde lateral y 14 mm del superior, con una distancia de 50 mm entre ejes. Estas métricas aseguran que el centro de gravedad de la hoja se alinee perfectamente con el sistema de tracción por cremallera.
Sistema de Fijación
La fijación está diseñada para gestionar cargas dinámicas de hasta 240 kg con absoluta estabilidad. El riel superior actúa como el eje estructural, requiriendo un anclaje firme a la viga que garantice una escuadra de 90° y un nivel perfecto, verificados cada 50 cm para evitar fricciones en los engranajes. El anclaje inferior integra un perfil de pista dual con drenaje mecanizado, esencial para la evacuación de fluidos en instalaciones exteriores. La seguridad se refuerza mediante un kit de trabas activas (X, Y, Z) que bloquean mecánicamente las hojas para evitar descarrilamientos ante impactos. Finalmente, todos los puntos de sujeción quedan protegidos bajo perfiles de terminación, preservando la tornillería de la oxidación y logrando un acabado estético impecable.
