IM6050 / IM6055
EL BALCÓN SIN LÍMITES.
Sistema de Cerramiento Sacada
Disfruta de la vista, protégete del entorno. Ingeniería de vanguardia para transformar tus espacios.
Parámetros Fundamentales del Sistema de Cerramiento Sacada
Datos clave y capacidades técnicas esenciales para comparar y seleccionar el sistema ideal según los requerimientos de tu proyecto.
Seguridad y Durabilidad sin Compromisos
Este sistema ha sido desarrollado bajo los más estrictos estándares de la norma NBR 16259, garantizando un producto de alta ingeniería para los proyectos más exigentes.
Perfileria disponible en
NEGRO
ANODIZADO NATURAL
Calidad Certificada para Especialistas
Transforma balcones en un área de confort total durante todo el año con la tecnología y confianza que solo el Sistema Sacada puede ofrecerte. ¡Es el producto ideal para quienes no aceptan menos que la perfección!
Deslizamiento Suave y Estable

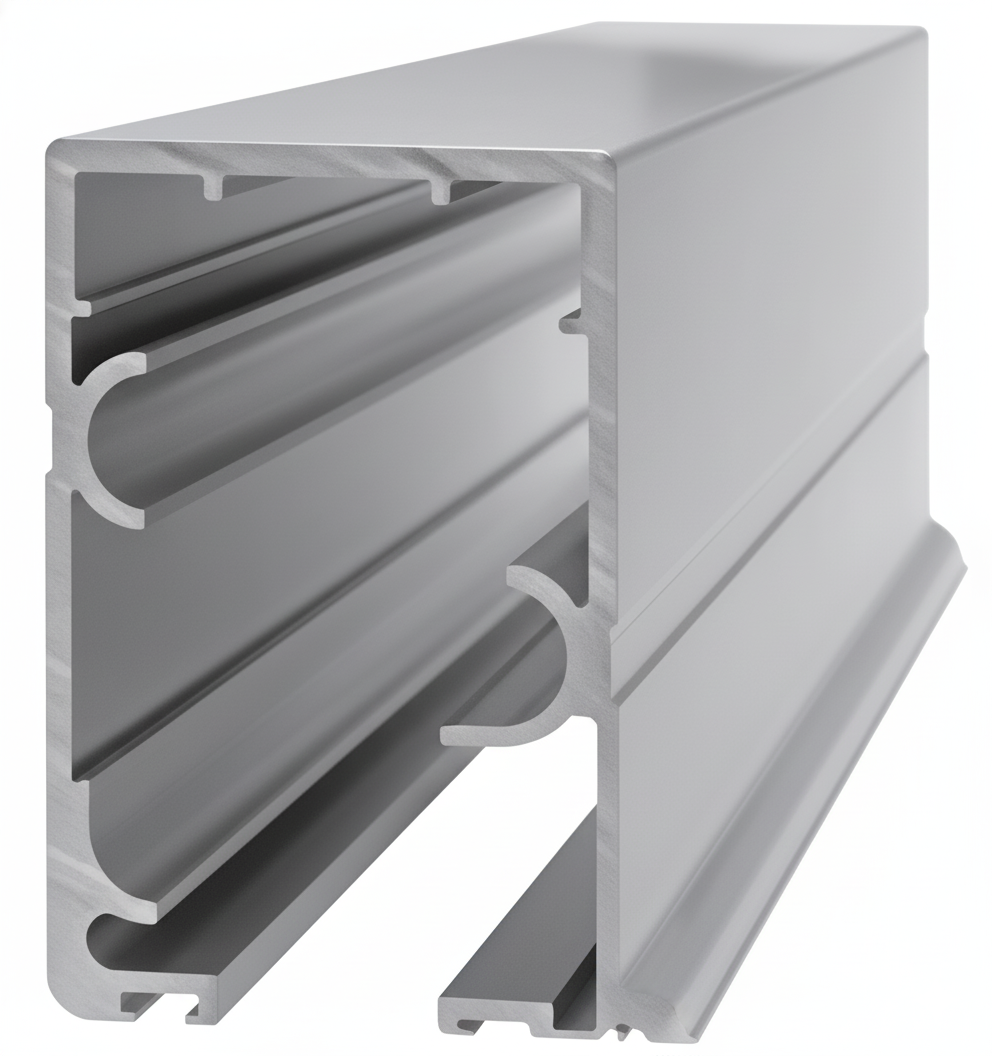

- Pista de Rodaje Alargada: El riel interno ha sido rediseñado con una pista más extensa para evitar vibraciones y asegurar que los paneles se deslicen con total estabilidad y fluidez.
- Versatilidad de Vidrio: Es compatible con vidrios templados o laminados de 10 mm, adaptándose a las necesidades térmicas y acústicas de tu hogar.
Estética y Personalización
- Acabados de Lujo: El sistema incluye tapas de acabado y perfiles laterales que ocultan los mecanismos y evitan la entrada de agua entre el vidrio y la pared.

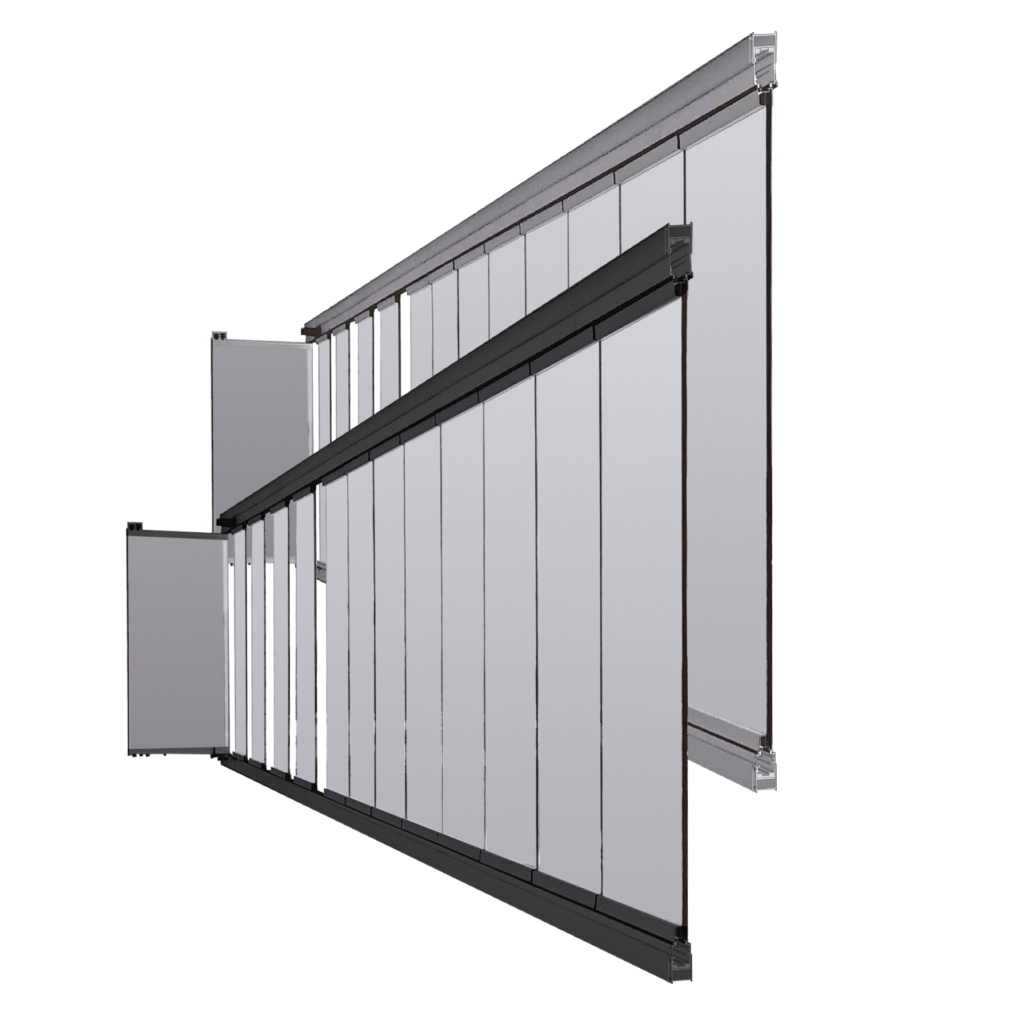

- Variedad de Colores: Disponible en acabados para combinar con cualquier estilo arquitectónico: Natural Mate y Negro.
Flexibilidad total de aplicación del Sistema Sacada
No es solo un cerramiento de balcones; es una solución integral para múltiples soluciones

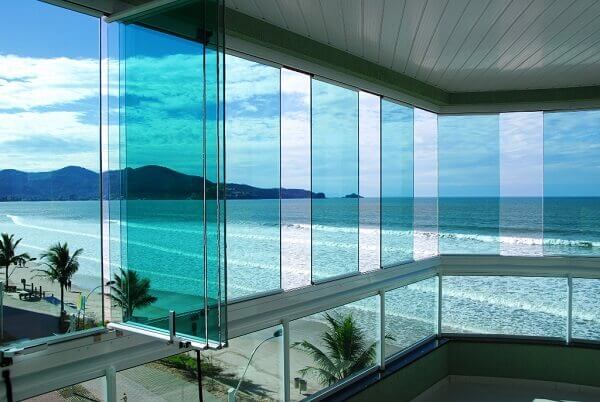

Configuración en «L» y Ángulos
Soluciones técnicas para geometrías complejas bajo norma NBR 16259.
Optimice sus tiempos de instalación con un sistema diseñado para resolver esquinas con exactitud milimétrica. Gracias al cálculo de Folga Entre Grau (FEG) y la versatilidad de sus componentes, el Sistema Sacada permite una transición fluida en ángulos sin comprometer la estanqueidad. Sus roldanas en acero inoxidable 303/304 y pernos guía de alta resistencia garantizan que, incluso en configuraciones angulares, el deslizamiento permanezca estable y libre de ajustes constantes, asegurando una entrega de obra impecable y duradera.

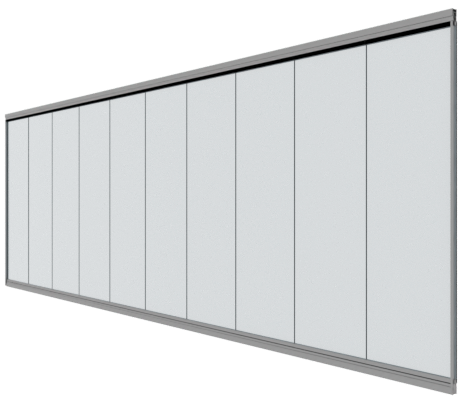

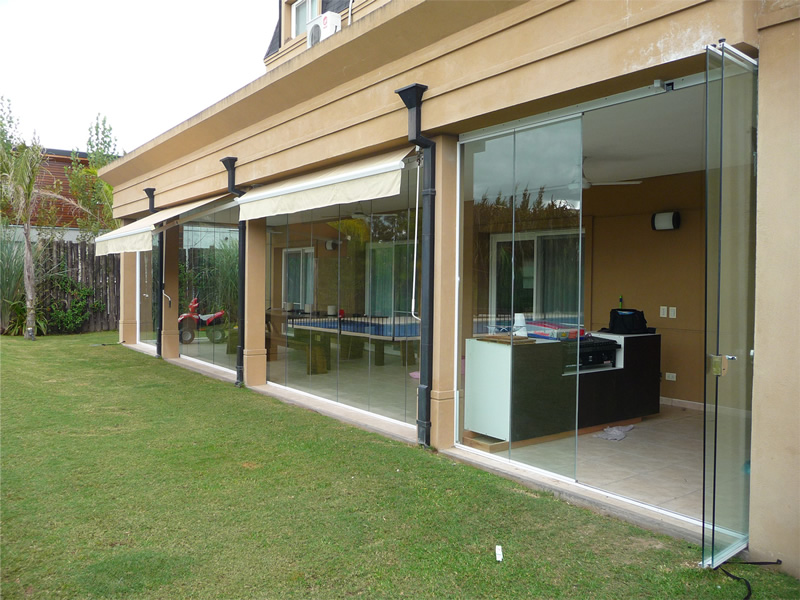

Configuración Lineal
Productividad optimizada en montajes de gran escala.
Maximice la rentabilidad de sus proyectos lineales con un sistema de fácil nivelación y montaje intuitivo. La pista de rodaje alargada y el lecho del vidrio con ranuras para fijación química superior garantizan una adherencia estructural máxima entre el aluminio y el vidrio (10 mm). Diseñado para minimizar el mantenimiento post-venta, el Sistema KS utiliza rodamientos blindados en Nylon 6 que absorben irregularidades y ofrecen el deslizamiento más suave del mercado, cumpliendo estrictamente con los estándares de seguridad técnica más exigentes.
Especificaciones Técnicas para el Profesional
Memoria de Cálculo y Dimensionamiento Técnico

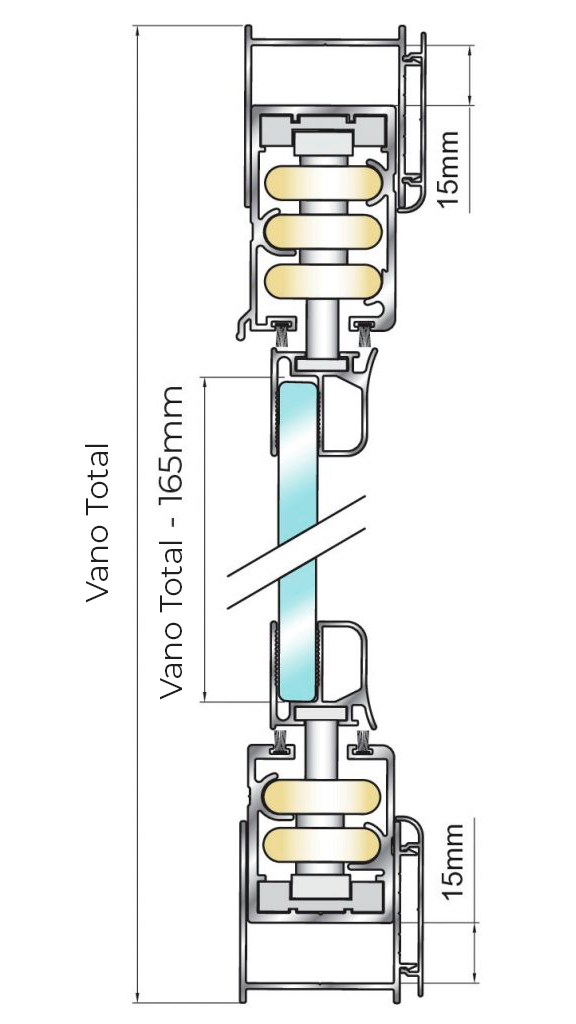

El rigor en el cálculo es el pilar de la estabilidad del Sistema Sacada. El dimensionamiento del proyecto debe considerar la Medida Real del Panel (LRP), integrando holguras técnicas de 15 mm en los extremos y 3 mm entre hojas para garantizar la estanqueidad. En configuraciones no lineales, la aplicación del coeficiente FEG (Folga Entre Grau) es crítica para compensar el desplazamiento del eje de giro en ángulos y curvas seccionadas. Este control paramétrico, sumado a la exigencia de un plomo y nivel absoluto (tolerancia cero en torsión de rieles), asegura que el centro de gravedad de los paneles se mantenga alineado con la pista de rodaje, eliminando esfuerzos cortantes innecesarios en los rodamientos.
Especificación de Fijación y Adherencia Estructural
La integridad estructural del sistema se basa en un esquema de fijación híbrida de alto rendimiento. El perfil de lecho para el vidrio (aleación 6060/6063 T5) incorpora una geometría interna de micro-ranuras diseñada específicamente para maximizar el área de contacto del sellante de polímero híbrido, garantizando una adhesión química superior conforme a los ensayos de carga de la norma ABNT 16259. Complementariamente, la fijación mecánica del carril inferior se ejecuta mediante remaches estructurales con un paso de 300 mm entre centros, posicionando el primer punto de anclaje a 10 mm del paramento vertical. Este protocolo asegura una transferencia de cargas uniforme y una resistencia óptima ante presiones de viento positivas y negativas, evitando la fatiga de los materiales.
